Configuration OCPP des bornes

Principe​

Les bornes de recharge communiquent avec le Local Controller Fuzz via le protocole OCPP 1.6 JSON.

Dans cette architecture, le Local Controller agit comme un proxy OCPP entre les bornes et la plateforme CPO distante.
Les bornes ne se connectent donc à la plateforme CPO au travers du Local Controller. La configuration s'effectuera via console.fuzz.energy.

Le fonctionnement est le suivant :

  1. La borne se connecte en OCPP WebSocket au Local Controller
  2. Le Local Controller relaie la communication vers la plateforme CPO
  3. Le contrôleur peut également intercepter et piloter localement certaines commandes

Cette architecture permet :

  • un pilotage énergétique local
  • une meilleure résilience réseau
  • une intégration simplifiée avec les équipements Modbus (compteurs, batteries, PV)

Paramètres à configurer sur la borne​

Les paramètres suivants doivent être configurés dans l’interface de la borne.

Version OCPP​

Utiliser : OCPP 1.6 JSON

URL OCPP​

L’URL doit pointer vers le Local Controller.

Exemple : ws://IP_DU_LOCAL_CONTROLLER:8080/ocpp16/TENANT_ID

L’adresse IP correspond à l’adresse du Local Controller sur le réseau local. Cette ip doit avoir été fixée comme indiqué dans les prérequis IT.

Le tenant ID correspond à l'id du site. Il s'agit d'une chaine de carractère qui identifie le site de manière unique. Cette chaine est visible dans l'url du site sur la console.fuzz.energy.

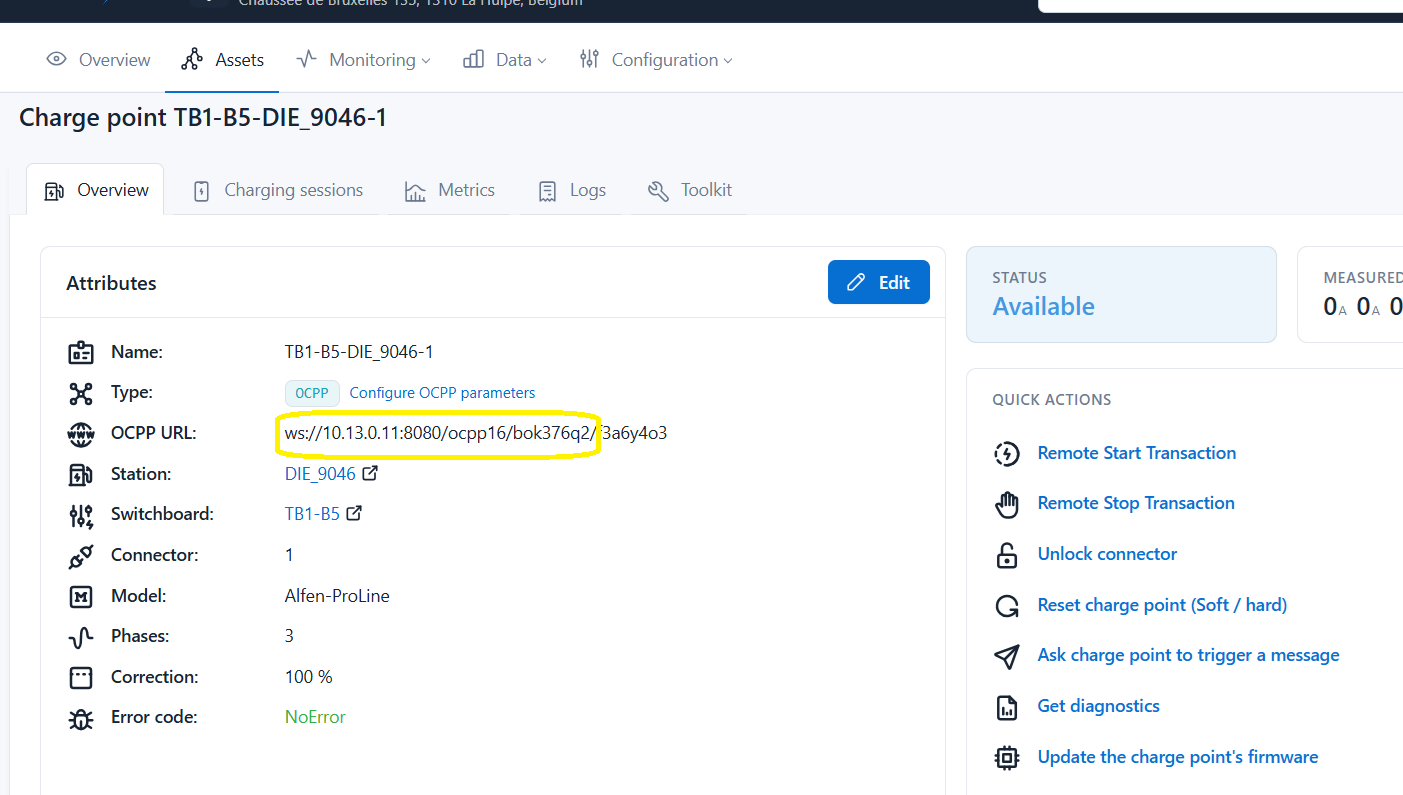

L'URL complète est également visible sur la page d'une borne : Exemple d'URL OCPP

Charge Point ID​

Chaque borne doit posséder un Charge Point ID unique.

Ce champ permet au Local Controller et à la plateforme d’identifier la borne.

Exemple : CP-01 CP-02 PARKING-A-1

Vérification de la connexion​

Une fois la configuration appliquée :

  1. Redémarrer la borne
  2. Vérifier que la borne établit une connexion OCPP WebSocket
  3. Vérifier que la borne apparaît dans console.fuzz.energy

Lorsque la connexion est établie, la borne doit envoyer un message BootNotification visible dans les logs du site et de la borne.

Bonnes pratiques​

  • Utiliser OCPP plutôt que Modbus pour le pilotage des bornes
  • S’assurer que chaque borne possède un Charge Point ID unique
  • Vérifier que le port réseau du Local Controller est accessible
  • Redémarrer la borne après modification de l’URL OCPP

Schéma de communication​

Borne de recharge │ │ OCPP (WebSocket) ▼ Local Controller Fuzz │ │ Proxy OCPP ▼ Plateforme CPO
