Installation physique

Préparation​

Avant l’installation, vérifier que le switch supérieur n’est PAS positionné sur BOOT.
Le contrôleur doit démarrer en mode normal pour fonctionner correctement.

Emplacement​

Le Local Controller peut être installé :

  • de préférence dans le local IT / réseau
  • ou à proximité des assets (bornes, compteurs, équipements Modbus) si nécessaire

L’installation dans le local IT est recommandée afin de faciliter l’accès au réseau et à l’infrastructure informatique. Il est possible d'installer le local controller sur Rail-Din grâce à la fixation rail din présente dans la boite du contrôleur.

Connexion réseau​

Connecter le Local Controller au réseau via Ethernet.

👉 Utiliser de préférence le port Ethernet supérieur.

Ce port est généralement utilisé comme interface réseau principale pour la communication avec la plateforme et les équipements.

Alimentation​

Le Local Controller peut être alimenté avec une tension comprise entre :

  • 12 V et 24 V
  • AC ou DC

Deux méthodes d’alimentation sont possibles :

  • via prise jack et un transformateur branché dans une prise (un adaptateur Jack est fourni avec le controleur)
  • via bornier d’alimentation connecté à un transformateur

⚠️ Aucune polarité n’est requise sur les bornes d’alimentation.
Les connexions + et 0V peuvent être inversées sans risque.

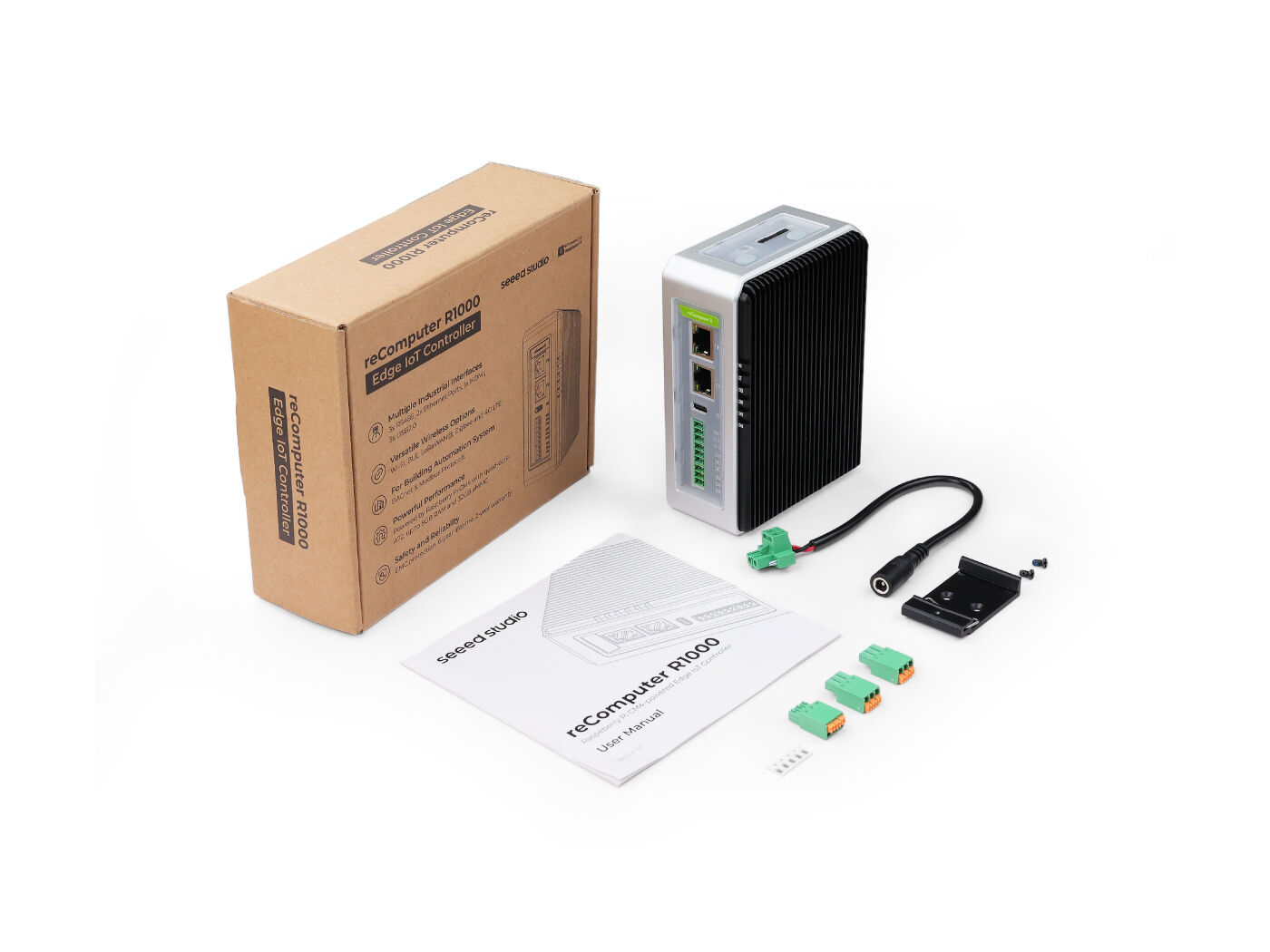

reComputer-accessoires Le reComputer est fourni avec un adaptateur Jack et une fixation Rail-Din
